إن شاشات الأسطوانة الدوارة قابلة للتطبيق على نطاق واسع في مشاريع معالجة مياه الصرف الصحي لمياه الصرف الصحي البلدية، والنفايات السائلة الصناعية، وتجهيز الأغذية، وصناعات صناعة الورق. تقوم هذه المعدات بإزالة الزبد العائم، والألياف القصيرة، والمواد الصلبة العالقة من نقاط سحب المياه، ثم تقوم بتفريغها بعد عصرها ونزح المياه. مناسب للمعالجة عالية الدقة، وهو مثالي لسيناريوهات معالجة مياه الصرف الصحي التي تتطلب فجوات شاشة أصغر وأعماق قناة أقل عمقًا.
· فقدان منخفض للرأس، وكفاءة فصل عالية، وقدرة معالجة كبيرة؛
· البناء بالكامل من الفولاذ المقاوم للصدأ من أجل الحد الأدنى من الصيانة وإطالة عمر الخدمة؛
· مجهزة بجهاز التنظيف لوظيفة التنظيف الذاتي.
· يدمج وظائف متعددة في نظام واحد بهيكل مدمج.

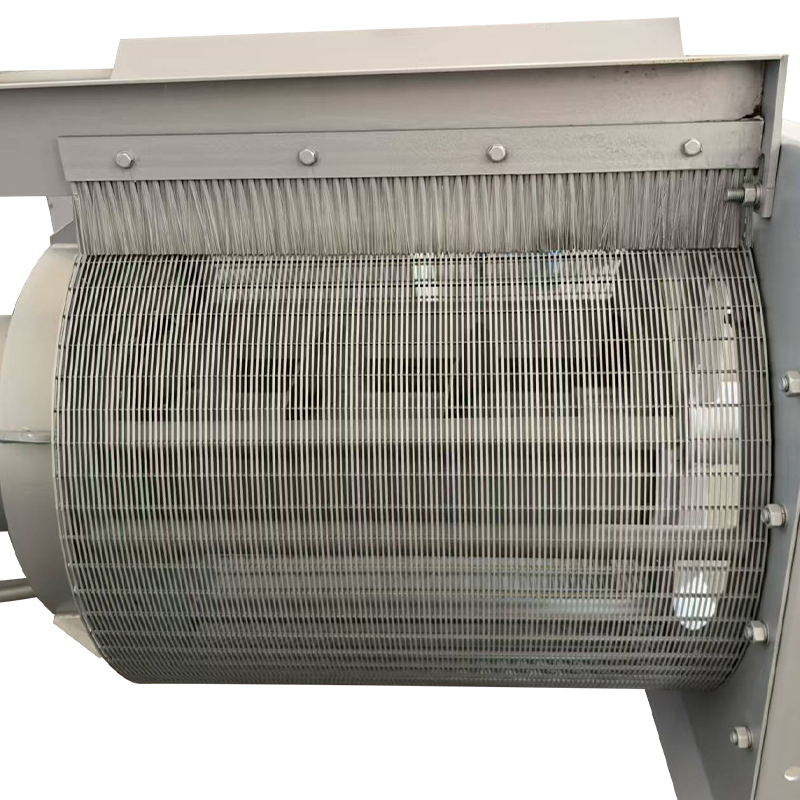

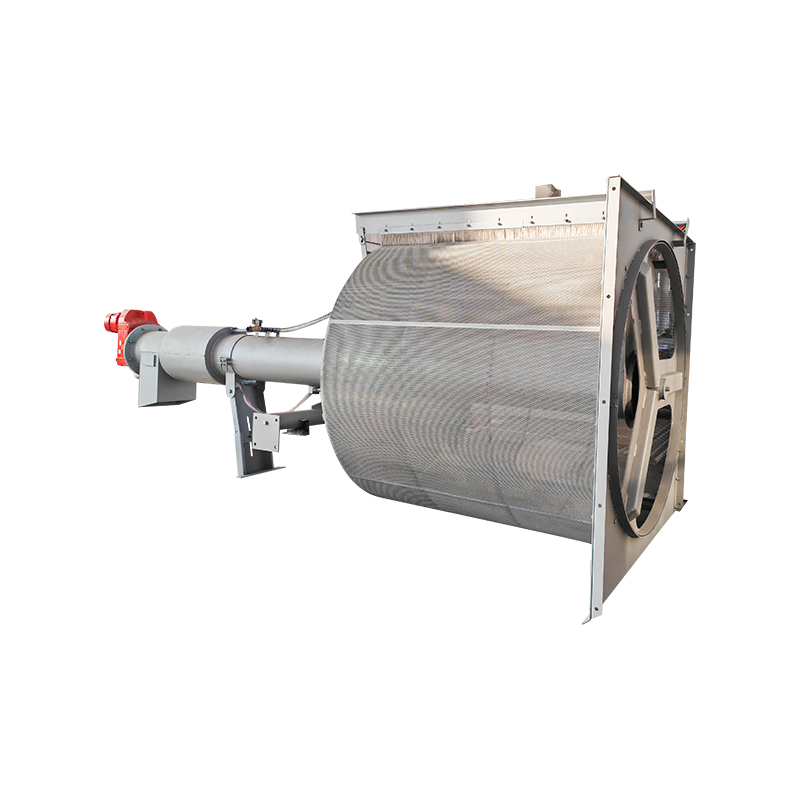

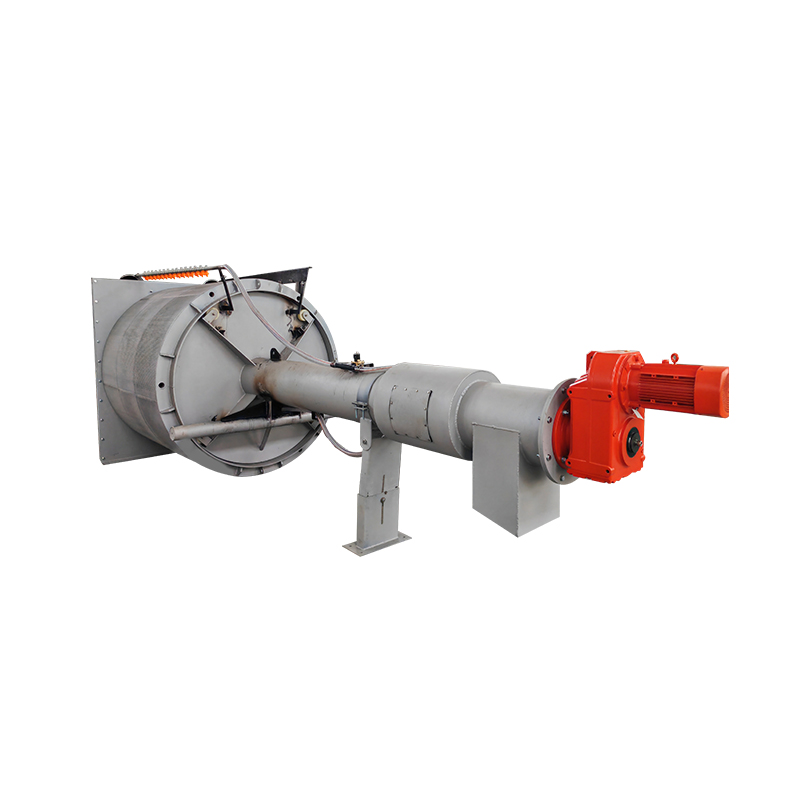

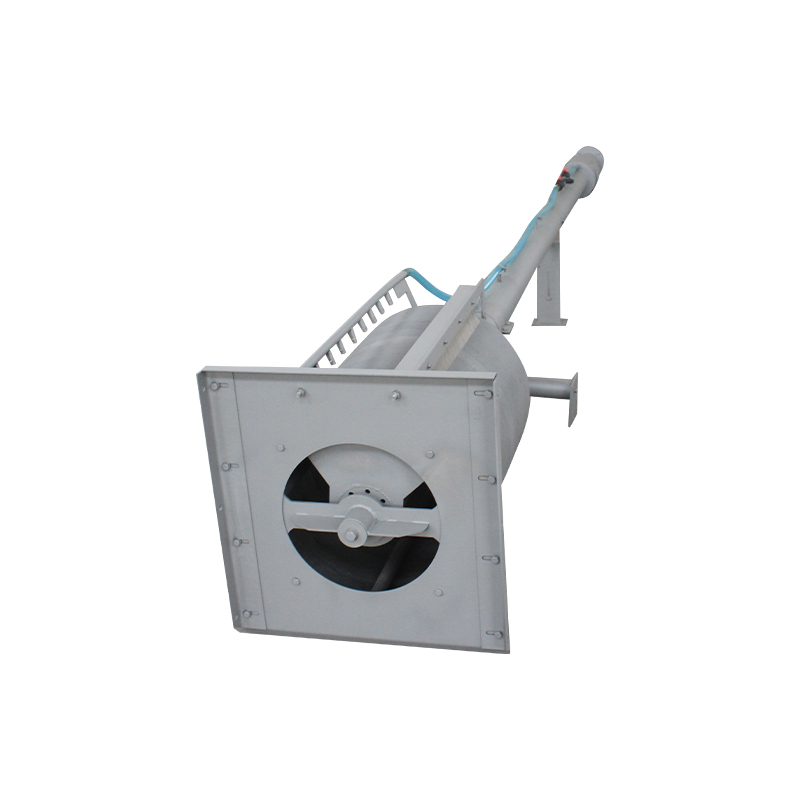

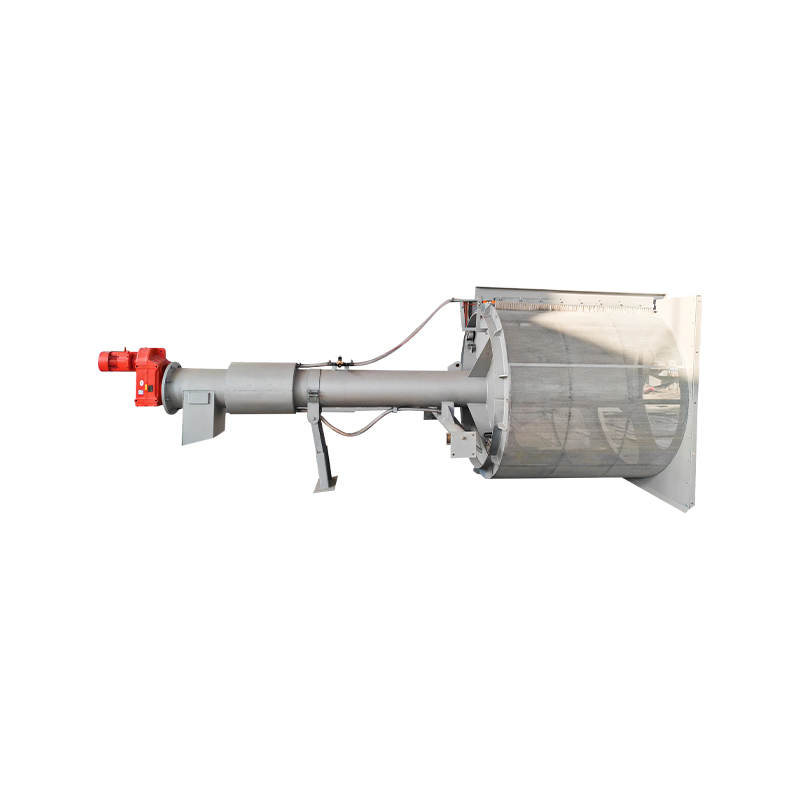

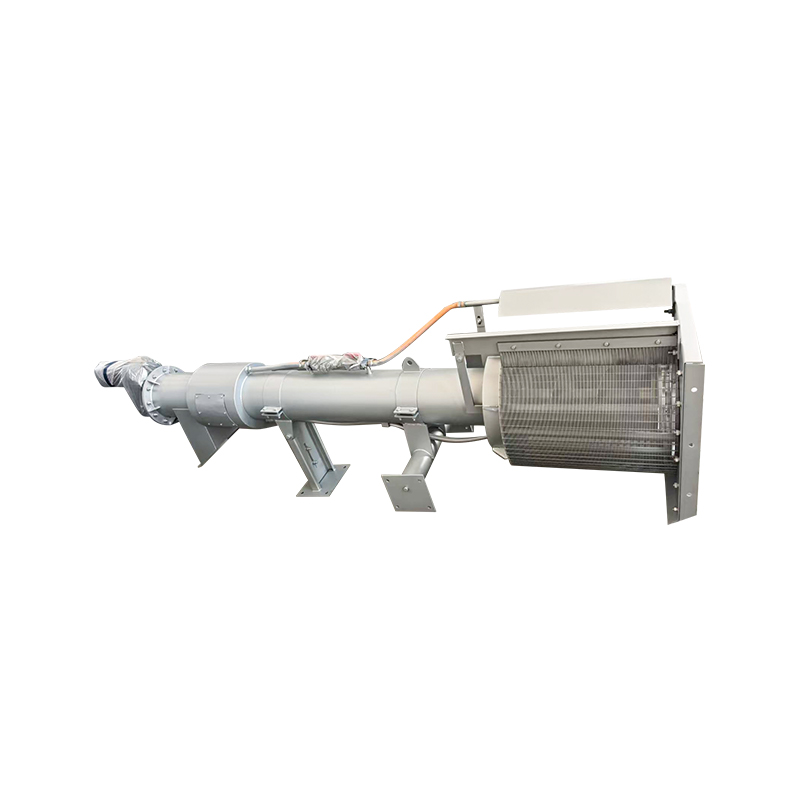

تدمج هذه المعدات أربع وظائف: اعتراض مياه الصرف الصحي، وإزالة الحطام، ورفع المسمار، وضغط نزح المياه. يتم تركيبها بزاوية 35 درجة على المستوى الأفقي داخل القناة، وتدخل مياه الصرف الصحي إلى الأسطوانة من خلال منفذ الدخول الخاص بها. يتدفق الماء من خلال الشرائح الشبكية الموجودة على جانب الأسطوانة، حيث يتم اعتراض المواد الصلبة العالقة والحطام العائم داخل الأسطوانة. تدور الأسطوانة بسرعة ثابتة. فوق الأسطوانة، تقوم فرش النايلون وفوهات مياه التنظيف بإزالة الغربال، والتي يتم تفريغها بعد ذلك عبر الناقل اللولبي. بعد نزح المياه والضغط، يتم تفريغ الغربلة في حاويات أو معدات النقل اللاحقة. العملية برمتها نظيفة وخالية من الرائحة.
المتطلبات الفنية:
1. يجب أن يكون عرض القناة وعمقها متساويين، مع عدم تجاوز تفاوت الأبعاد 10 مم.
2. يجب تأمين هذه المعدات في الموقع باستخدام مسامير التمدد.

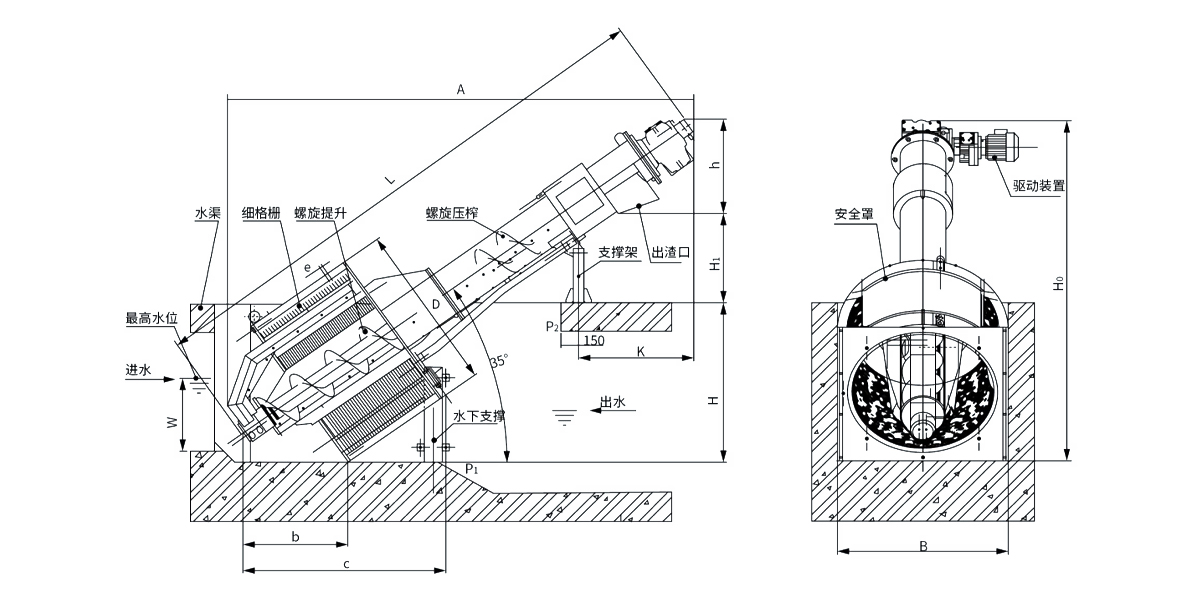

| مواصفات النموذج | الزراعة العضوية-600 | الزراعة العضوية-800 | الزراعة العضوية-1000 | الزراعة العضوية-1200 | الزراعة العضوية-1400 | الزراعة العضوية-1600 | الزراعة العضوية-1800 | الزراعة العضوية-2000 | الزراعة العضوية-2200 | الزراعة العضوية-2400 |
| قطر الطبل (مم) | 550 | 750 | 950 | 1150 | 1350 | 1550 | 1150 | 1950 | 2150 | 2350 |
| نقل الأنابيب (مم) | 219 | 273 | 273 | 273 | 360 | 360 | 360 | 500 | 500 | 500 |
| طول الشاشة (مم) | 650 | 830 | 985 | 1160 | 1370 | 1500 | 1650 | 2000 | 2200 | 2400 |
| الحد الأقصى لمستوى المياه H4 | 400 | 500 | 670 | 800 | 930 | 1100 | 12000 | 1300 | 1500 | 1680 |
| b | 125 | |||||||||
| C | 70 | |||||||||
| زاوية التثبيت ° | 35 | |||||||||
| عمق القناة (مم) | H1=600~2500 | |||||||||
| ارتفاع تفريغ الحمأة (مم) | H2=800~2000 | |||||||||
| ارتفاع تركيب المعدات (مم) | ح=ح1 ح2 ح3 | |||||||||
| طول التثبيت (مم) | أ=ح×1.43-0.48د | |||||||||
| إجمالي طول المعدات (مم) | الطول = الارتفاع × 1.74-0.75 عمق | |||||||||
| مقياس تدفق المياه | ||||||||||||
| مواصفات النموذج GZG | الزراعة العضوية-600 | الزراعة العضوية-800 | الزراعة العضوية-1000 | الزراعة العضوية-1200 | الزراعة العضوية-1400 | الزراعة العضوية-1600 | الزراعة العضوية-1800 | الزراعة العضوية-2000 | الزراعة العضوية-2200 | الزراعة العضوية-2400 | ||
| سرعة تدفق السائل (م / ث) | 1 | |||||||||||
| معدل التدفق (م³/د) | تباعد الشريط (مم) | 1 | 125 | 219 | 370 | 507 | 723 | 954 | 1209 | 1494 | 1803 | 2150 |
| 2 | 190 | 330 | 558 | 765 | 1095 | 1443 | 1832 | 2260 | 2732 | 3254 | ||
| 3 | 230 | 400 | 648 | 936 | 1340 | 1760 | 2236 | 2756 | 3334 | 3968 | ||
| 4 | 237 | 432 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | 4032 | 4680 | ||
| 5 | 252 | 468 | 795 | 1108 | 1576 | 2200 | 2934 | 3600 | 4356 | 5220 | ||
آلة الغربلة ذات الأسطوانة الدوارة: تستخدم بشكل أساسي للفحص الدقيق والمعالجة المسبقة الدقيقة لمياه الصرف الصحي منخفضة التركيز.
نطاق التطبيق:
1. حماية البيئة البلدية: حماية عملية غشاء ما قبل MBR، واستبدال شبكات السلة في محطات الضخ الصغيرة، واعتراض التلوث في منافذ تصريف مياه الأمطار.
2. مياه الصرف الصناعي: فصل المواد الصلبة والسائلة بدقة عالية في الصناعات الكيميائية والصيدلانية والإلكترونية الدقيقة.
بفضل أساس تقني قوي ونظام جودة معتمد ISO، تساعد Hengye عملاءها في مختلف الصناعات على تحسين كفاءة المعالجة، وتقليل تكاليف التشغيل، والامتثال للمعايير البيئية العالمية.
