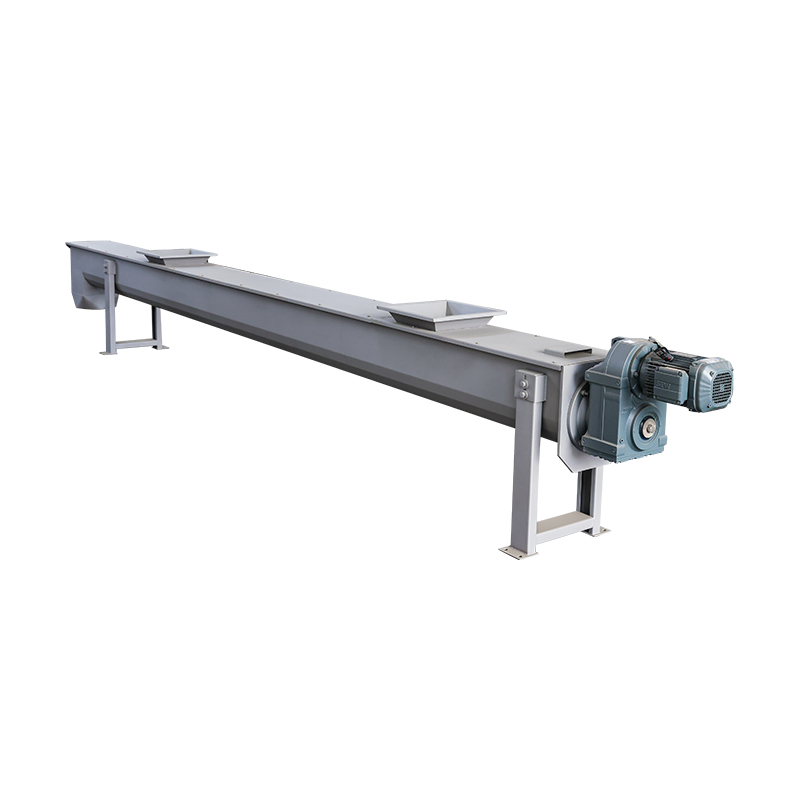

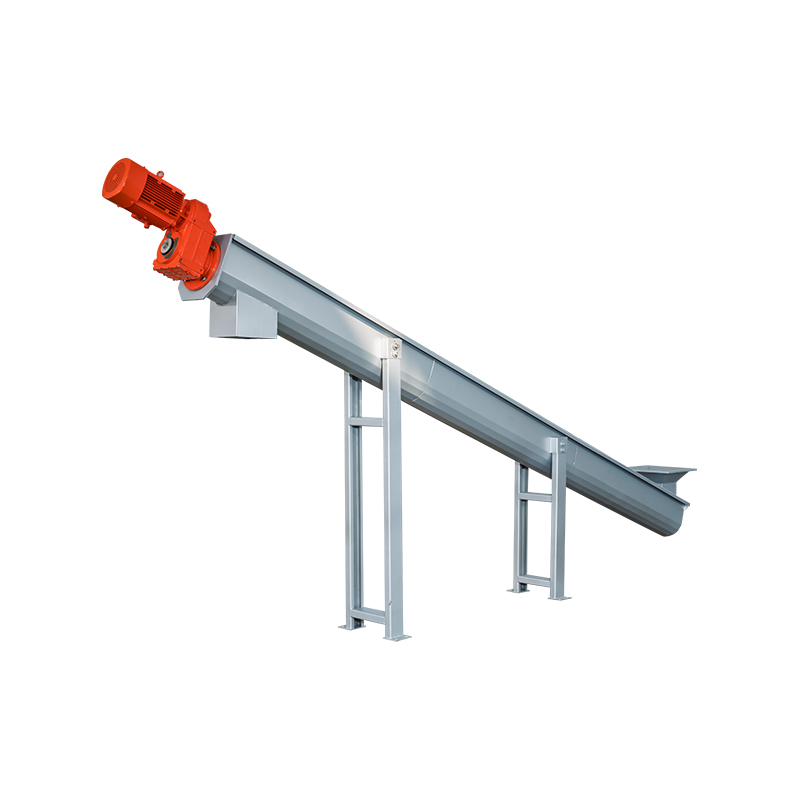

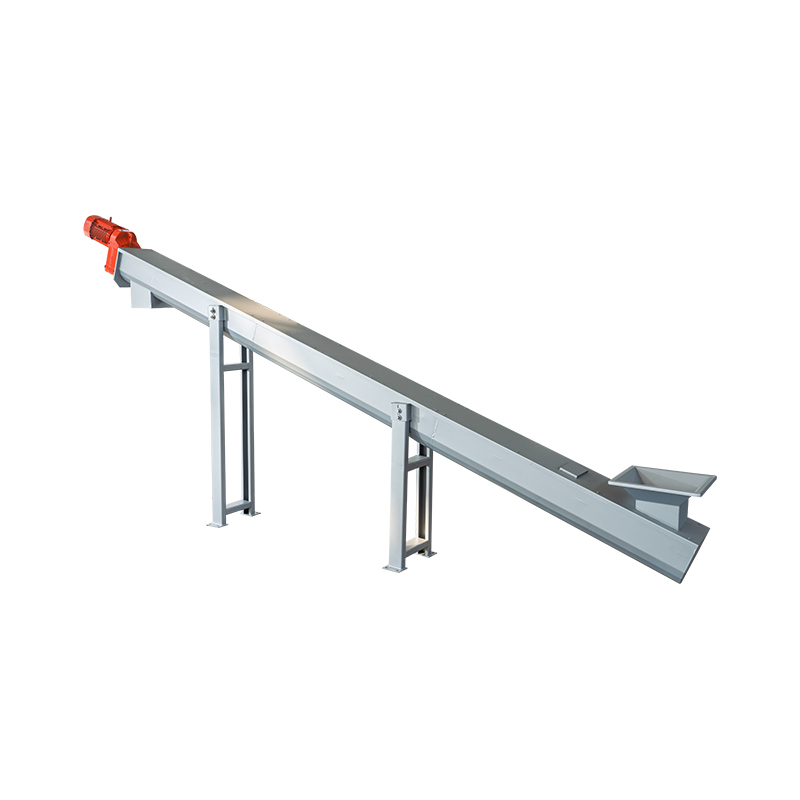

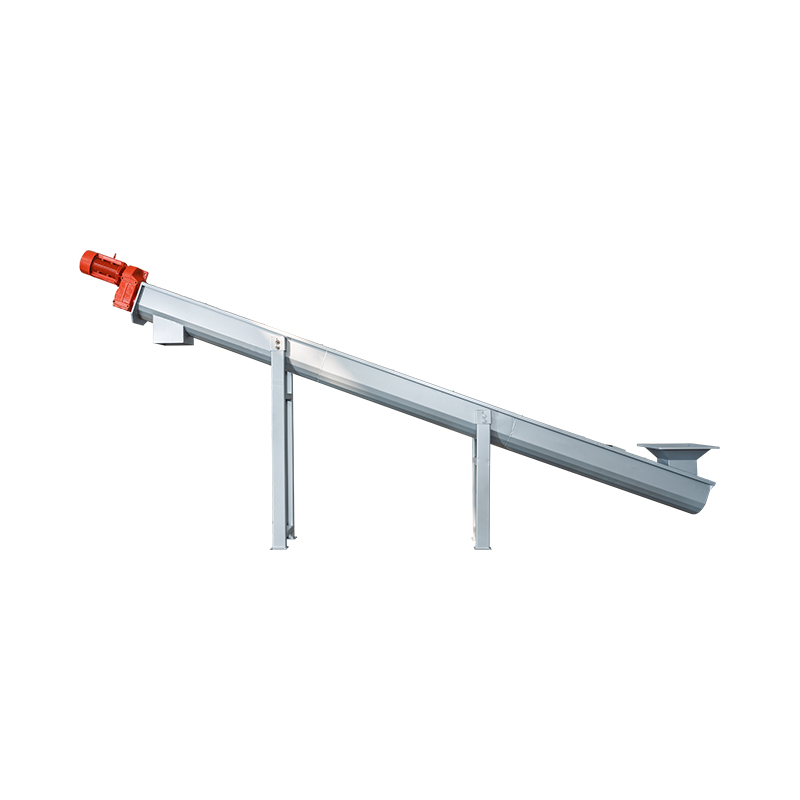

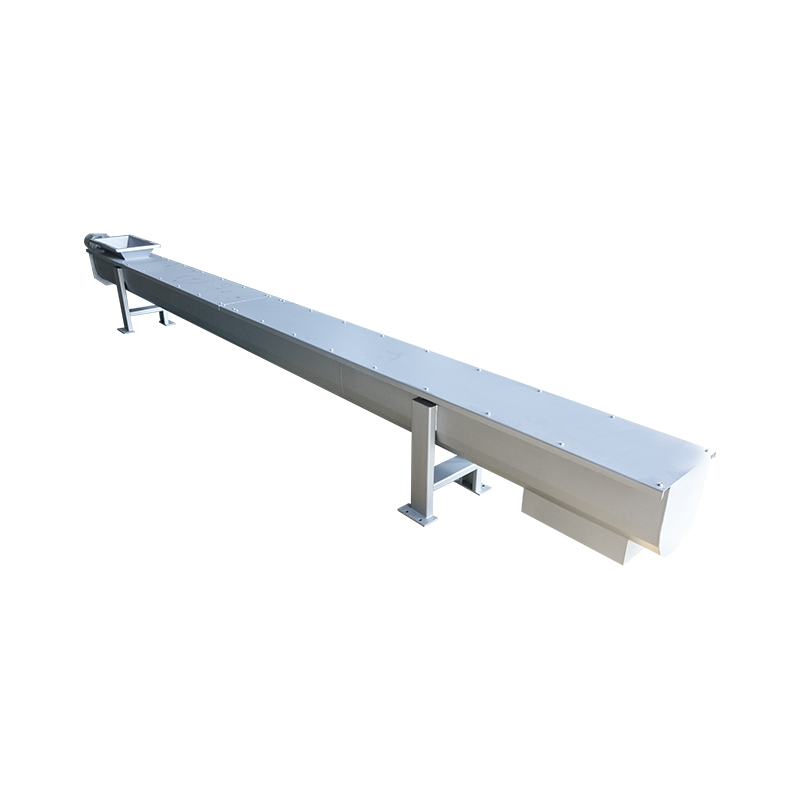

تعتبر الناقلات اللولبية بدون عمود/عمود مناسبة للتعامل مع الغربلة في محطات معالجة مياه الصرف الصحي البلدية، ومرافق معالجة مياه الصرف الصحي السكنية، ومحطات ضخ مياه الأمطار والصرف الصحي البلدية، ومحطات معالجة المياه. يتم استخدامها بشكل أساسي مع المعدات مثل الغرابيل أو آلات نزح المياه لنقل الغربلة أو الحمأة المنزوعة الماء.
· تستخدم وحدة القيادة مخفض تروس حلزوني مثبت على عمود متوازي، ويتميز بهيكل مدمج وتشغيل سلس وآمن.
· يشتمل الحوض على شكل U على بطانة داخلية، مما يوفر مقاومة عالية للتآكل، وعمر خدمة ممتد، وسهولة الاستبدال؛
· يتم تحديد اتجاه النقل من خلال الاتجاه الحلزوني لشفرات البريمة ودوران المحرك، مما يتيح النقل ثنائي الاتجاه.
· يستخدم نظام نقل واسع القنوات لمنع الانسداد، وضمان التشغيل الموثوق، وانخفاض مستوى الضجيج، والصيانة المريحة.
تستخدم هذه المعدات ناقل حزامي مستمر. يتم تفريغ المواد على الناقل من خلال شاشة أو منفذ آلة نزح المياه. يتم تشغيل المواد بواسطة محرك كهربائي، ويتم نقلها بواسطة شفرات حلزونية من طرف إلى آخر. في نهاية المحطة، يتواصل الناقل مع عربة النفايات للمعالجة اللاحقة.

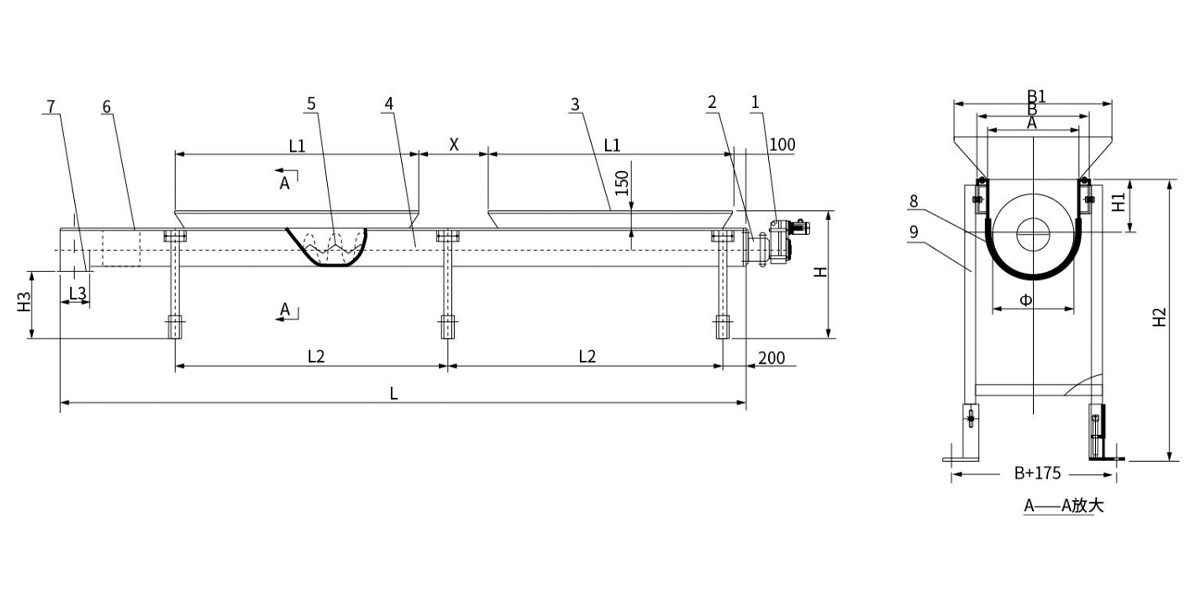

| 1 | وحدة القيادة | 6 | لوحة الغلاف |
| 2 | تحمل الإسكان | 7 | مخرج التفريغ |

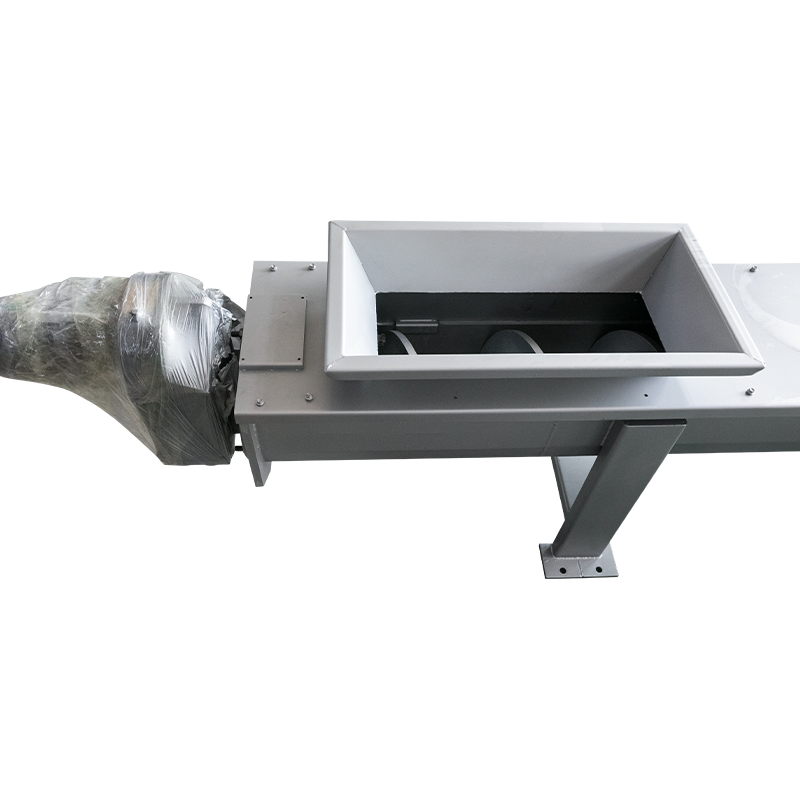

| 3 | مدخل التغذية | 8 | بطانة مقاومة للاهتراء |

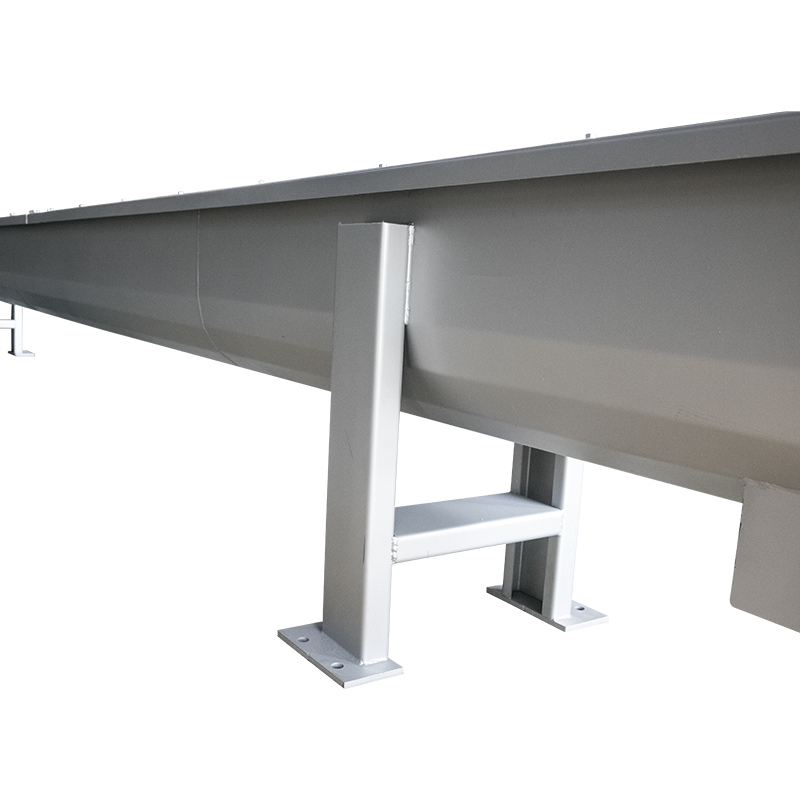

| 4 | السكن على شكل حرف U | 9 | إطار الدعم (قابل لضبط الارتفاع) |
| 5 | شفرة المسمار |
| المعلمات/النموذج | إل إس-200 وات | إل إس-250 واط | LS-300W | LS-350W | إل إس-400 واط | |||
| القطر الاسمي للمسمار D (مم) | 200 | 250 | 300 | 350 | 400 | |||
| قطر المسمارφ(مم) | 185 | 235 | 285 | 320 | 385 | |||
| معدل التدفق س (م³/ساعة) | زاوية التثبيت α(°) | 0 درجة | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15 درجة | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25 درجة | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| سرعة دوران المسمار n (ص/دقيقة) | 12 ~ 16 | |||||||
| قوة المحرك N (كيلوواط) | 0.75~5.5 (اعتمادًا على L وα) | |||||||
| أبعاد التثبيت (مم) | قطر البطانة المقاومة للتآكل A | φ 40 | ||||||
| قطر السكن ب | φ 110 | |||||||
| عرض فتحة التفريغ B1 | متوافق مع المعدات المقابلة | |||||||
| طول المسمار L | اعتمادا على متطلبات المستخدم | |||||||
| طول مدخل التغذية L1 | متوافق مع المعدات المقابلة | |||||||
| المسافة بين الأقواس L2 | (L-1000)/2~L-71000)/3 | |||||||
| عرض فتحة التفريغ L3 | 250 | 250 | 300 | 350 | 400 | |||
| الارتفاع الكلي للمعدات H | متوافق مع المعدات المقابلة | |||||||
| الارتفاع من مركز العمود اللولبي إلى لوحة التغطية H1 | 140 | 165 | 188 | 210 | 240 | |||
| ارتفاع لوحة الغطاء H2 | ح-150 | |||||||
| انخفاض ارتفاع السكن H3 | متوافق مع المعدات المقابلة | |||||||

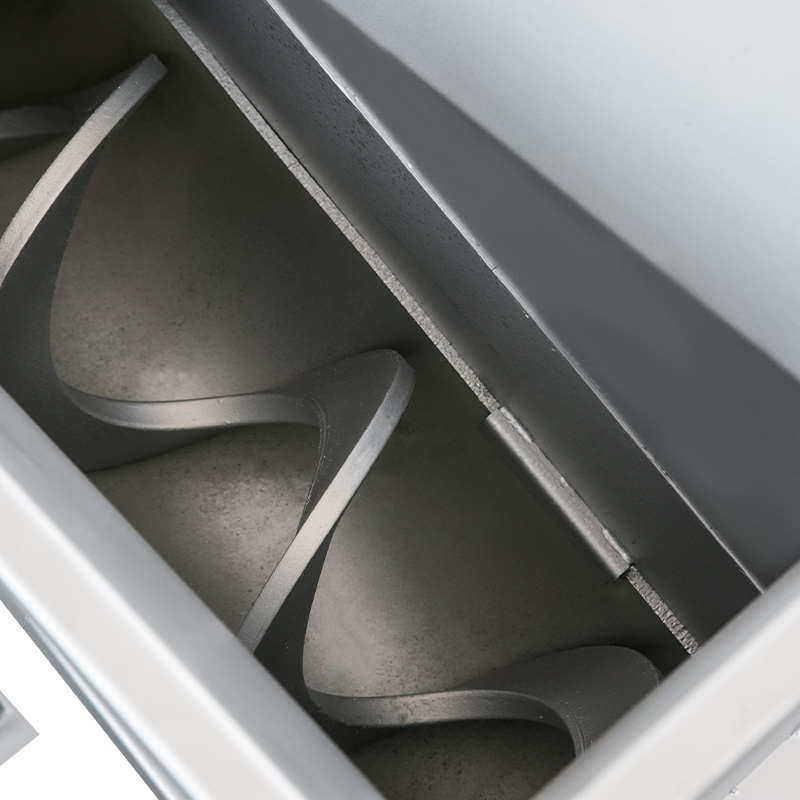

ناقل لولبي بدون عمود: يستخدم بشكل أساسي لنقل المواد المعرضة للتشابك وذات اللزوجة العالية، مما يعالج مشاكل الانسداد بشكل فعال.
نطاق التطبيق:
1. خدمات المياه البيئية: نقل الحمأة المجففة، والغربلة، والحصى.
2. القطاع الصناعي: النفايات الصلبة البلدية، ومخلفات الطعام، والملاط الكيميائي، والمواد الخام الكيميائية اللزجة.
3. صناعة مواد البناء: المواد المسحوقة مثل مسحوق الأسمنت الخام والرماد المتطاير.
بفضل أساس تقني قوي ونظام جودة معتمد ISO، تساعد Hengye عملاءها في مختلف الصناعات على تحسين كفاءة المعالجة، وتقليل تكاليف التشغيل، والامتثال للمعايير البيئية العالمية.
